簡介：
差壓表廣泛應用于工業除塵器、涂裝、藥廠GMP認證、電子廠潔凈室潔凈廠房、暖通空調,凈化空調,電子、醫療、樓宇、食品、空壓機、空調送風機組差壓、潔凈空調過濾網壓差的檢測、過濾器阻力、風機風扇壓力、潔凈操作臺、噴涂等領域。
性能參數：

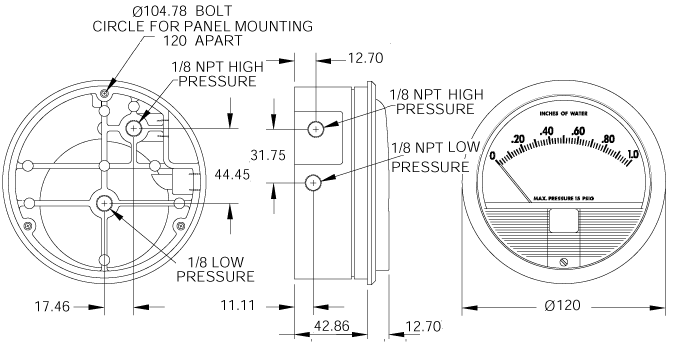

外形尺寸： 120.65 毫米*55.6
重 量： 約560克
外 觀： 深灰色烤漆

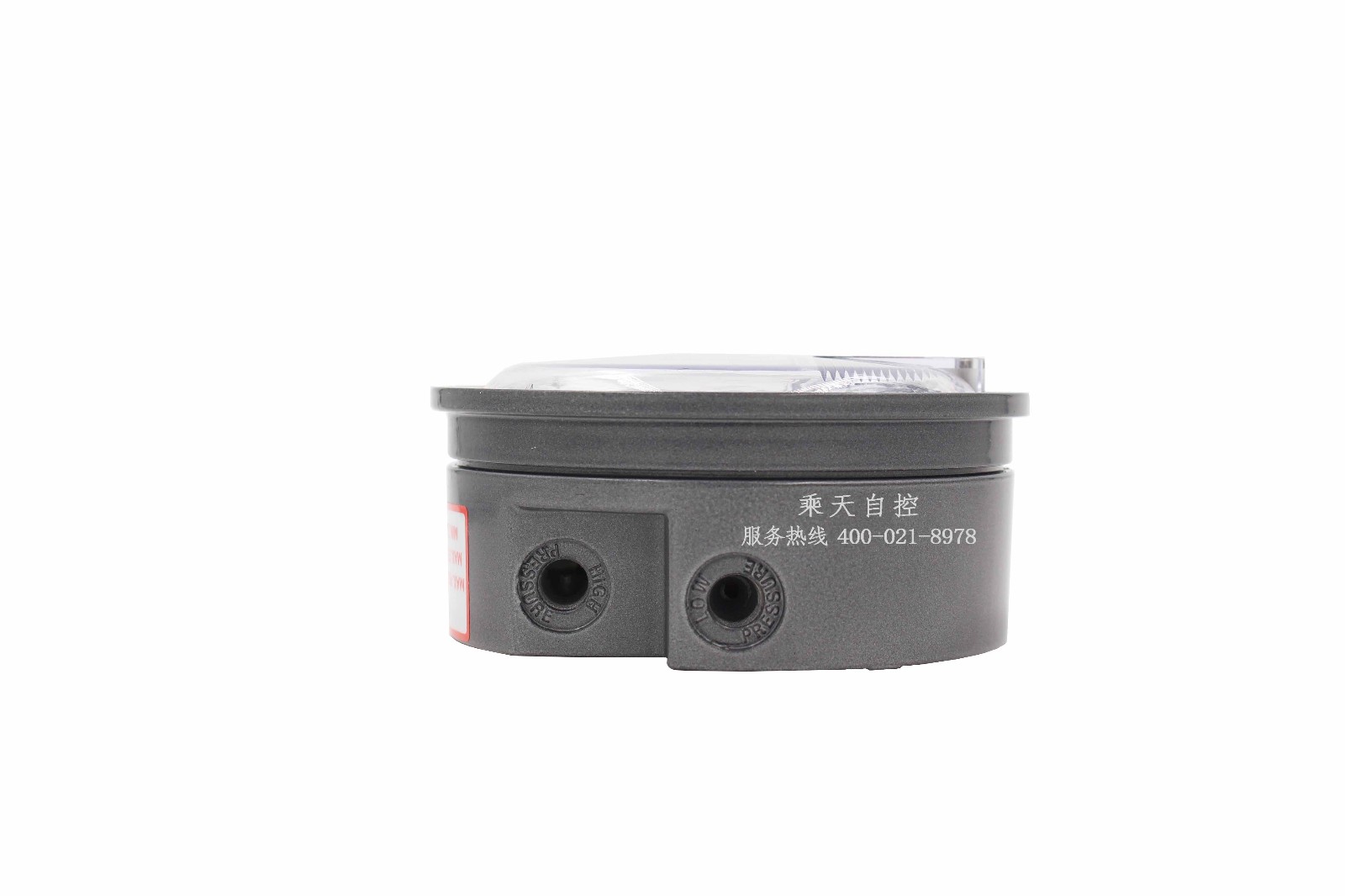

接 口：高壓和低壓孔均為1/8″管螺紋，兩組（側面和背面各一組）
精 度： 在21℃下為±2%FS（-125PA;250PA型為3%，-60PA，型為4%）2組
溫度范圍： -7℃ 至 60℃
額定壓力： -68～103KPa

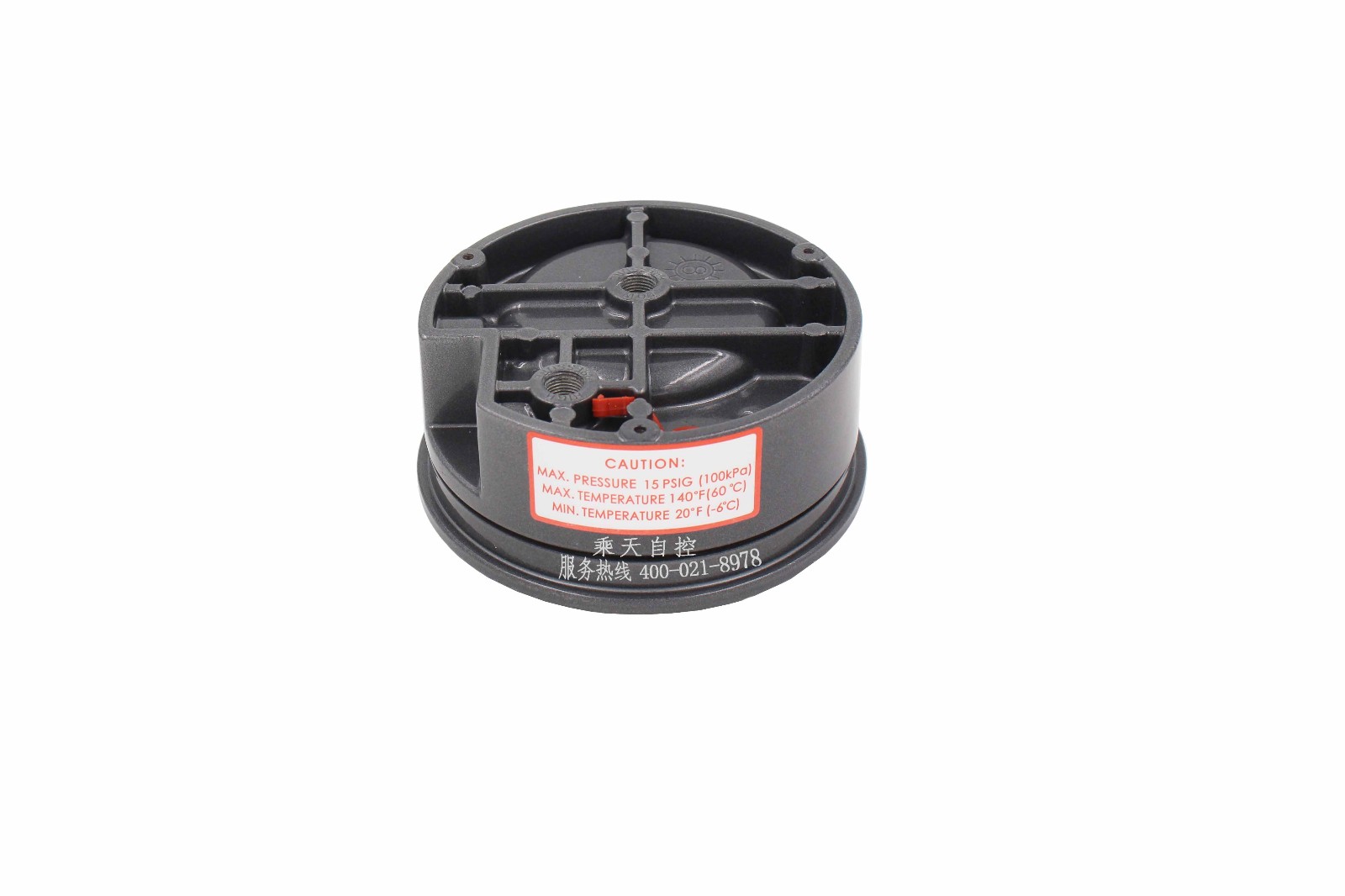

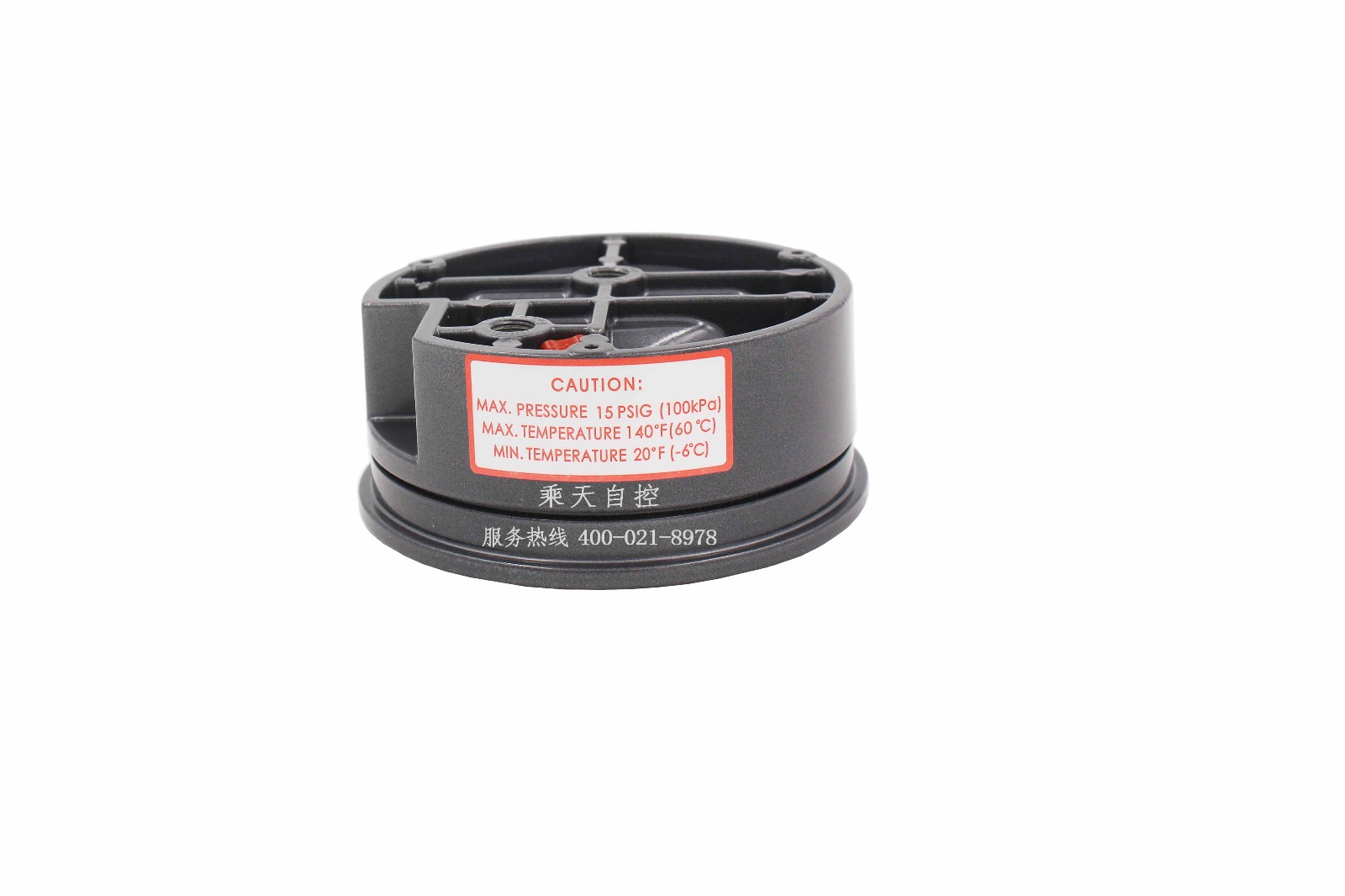

過 壓： 約172KPa時橡膠過壓塞被沖開

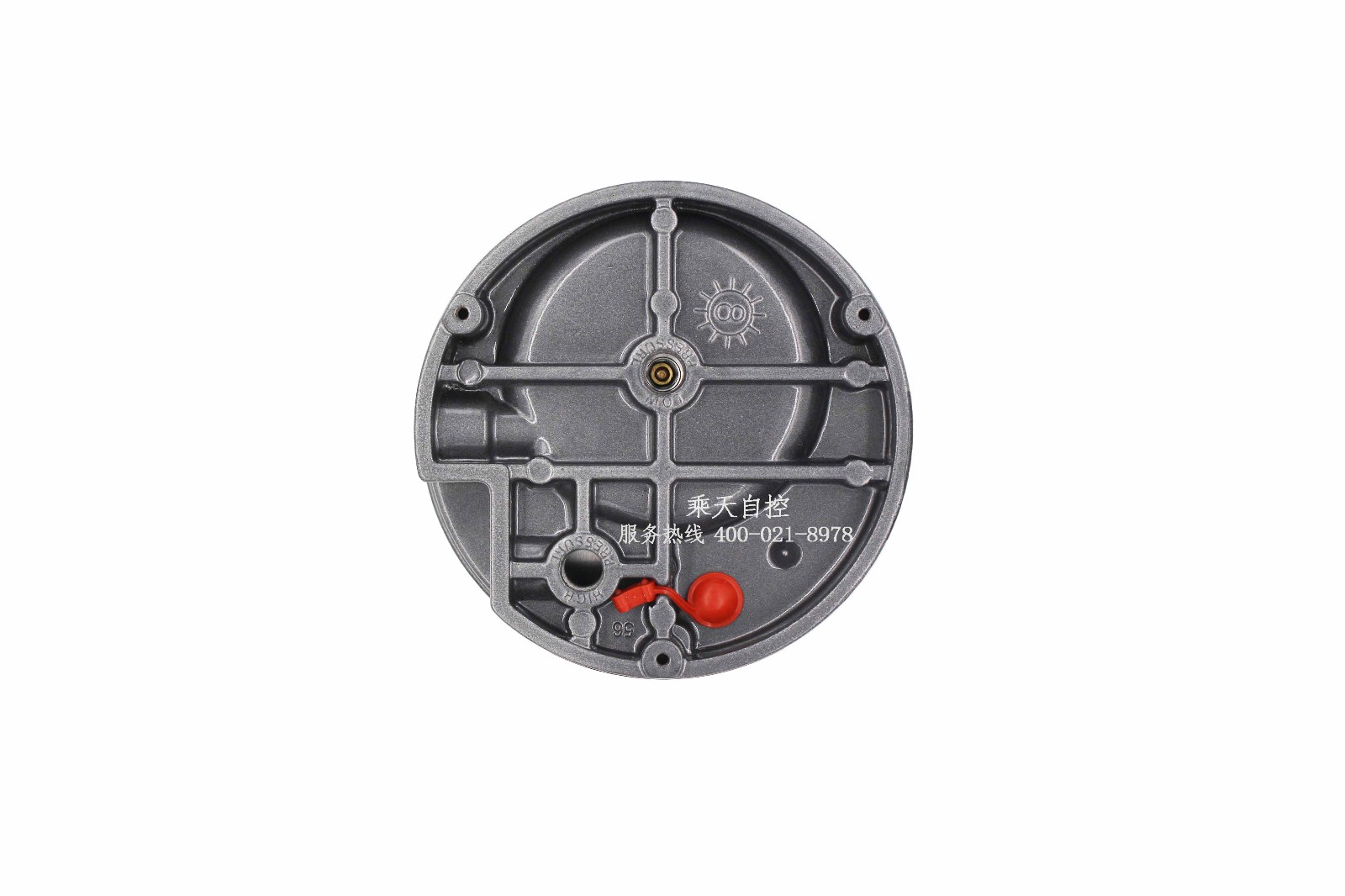

外殼材質： 壓模鑄鋁，主體和鉻化鋁部件經過168小時鹽浴試驗，外部最終涂層暗灰色。

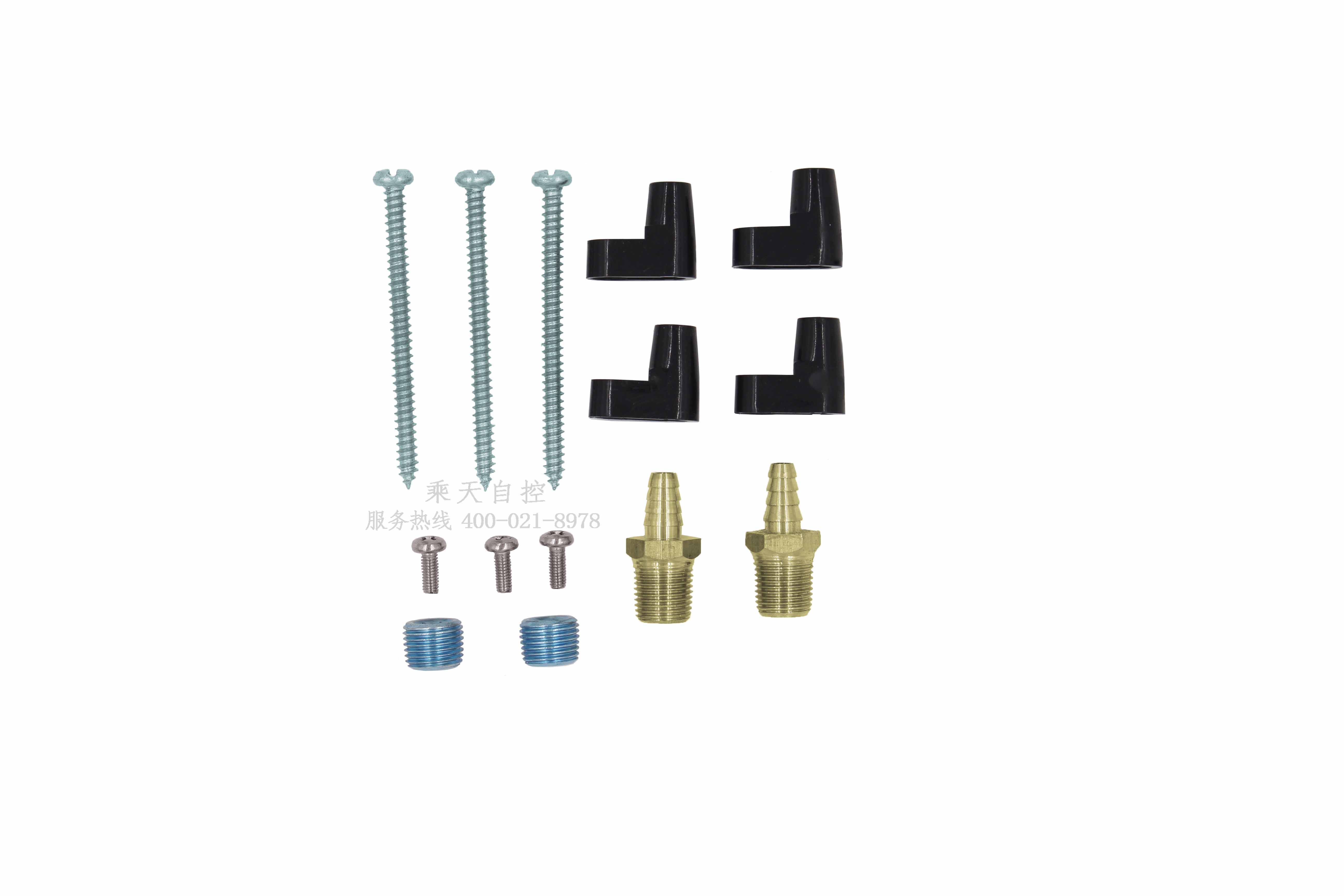

附 件 : 1. 1/8內牙常溫常壓高低壓錐管螺紋銅兩只。2. 1/8內牙高低壓錐管堵塞頭兩只。3. 三個嵌入式安裝接合器及螺絲
操作：
L（低壓）和H（高壓）各2個壓力接口。不同聯接可迅速指示氣體壓力，包括正壓、負壓或差壓；零點校準可直接在外部操作。
測壓力：用導氣管將壓力源與兩個高壓口中任意一個相連，將不用的一個堵住；使一個或兩個低壓口通大氣。
測差壓：用導氣管將高壓源與兩個高壓口中任意一個相連，用導氣管將低壓源與兩個低壓口中任意一個相連；將表上不用的兩個取壓口堵上。
測負壓：用導氣管將壓力源與兩個低壓口中任意一個相連，將不用的一個堵住；使一個或兩個高壓口通大氣。
量程1 | 量程2 | 量程3 | 量程4 | 量程5 |
0～20pa | 0～200pa | 0～1.5KPa | ±30Pa | ±1KPa |
0～30pa | 0～250Pa | 0～2KPa | ±60Pa | ±1.5KPa |
0～60pa | 0～300Pa | 0～3KPa | ±125Pa | ±2KPa |
0～100pa | 0～500Pa | 0～4KPa | ±250Pa | ±3KPa |
0～125pa | 0～750pa | 0～5KPa | ±300Pa | ±4KPa |
0～150pa | 0～1KPa | 0～10KPa | ±500Pa | ±5Pa |
選型：
壓差表 超壓保護
標準壓差表的最高額定壓力為15磅/平方英寸，超壓時不得使用。當超壓值接近25磅/平方英寸時，不得在其排風口尾部采用橡膠塞作為泄壓閥對儀表內部的壓力進行排放減壓。為使泄壓管道保持順暢，儀表吸頂安裝時，四個墊片的間距應當保持0.023寸，以避免這些墊片產生間隙堵塞。
1. 選取一個無劇烈振動的位置，周圍溫度不大于140華氏度（或60攝氏度）。另外，避免陽光直射，以免透明塑料罩加劇褪色。管子長度過長不會影響精度但會延遲反應時間。不要讓這些管子受阻。 若脈動壓力或者振動導致指針過度震蕩，請聯系廠家提供額外阻尼減震。
2. 所有標準壓差表經過縱向隔膜的校準，須保持儀表縱向操作以達到最高精度要求。若儀表非縱向操作，請事先在合同訂單里說明。
3. 吸頂安裝在一個120度尺寸圓圈處位置固定安裝孔，使用長度適宜的機械螺絲。
4. 嵌入安裝：在安裝板上鉆好尺寸的開口。 將差壓計插入并使用長度適宜的機械螺絲和接合器固定。若將壓差表安裝于管道上，請額外訂購管道安裝套件。
5. 安裝后歸零操作：使用罩蓋底端的外部調零螺絲將指針正好設置在零的位置。請注意：調零檢查或調整可由通風的高壓及低壓壓力計接口進行。
壓差表 操作
1.測正壓： 用管子將壓力源與兩個高壓孔之一進行連接并封堵未連接的高壓孔。使一或兩個低壓孔通大氣。
2.測負壓：用管子將真空或低壓源與兩個低壓孔之一進行連接并封堵未連接的低壓孔。使一或兩個高壓孔通大氣。
3.測差壓：用管子將兩高壓源中稍高者與兩低壓源中稍低者連接。并封堵未連接的出口孔。
4.如果壓差表的一端通風較臟，建議將過濾器通風孔塞安裝于通風口以使儀表內部保持干凈。
壓差表 安裝說明
A. 為了臨時安裝攜帶方便，請使用1/8管子螺紋橡膠接管并用橡膠或者聚乙烯管與壓力源進行連接。
B. 對于永久性安裝，請使用1/4以上管子螺紋，并建議采用銅或鋁管。
